生產線概述

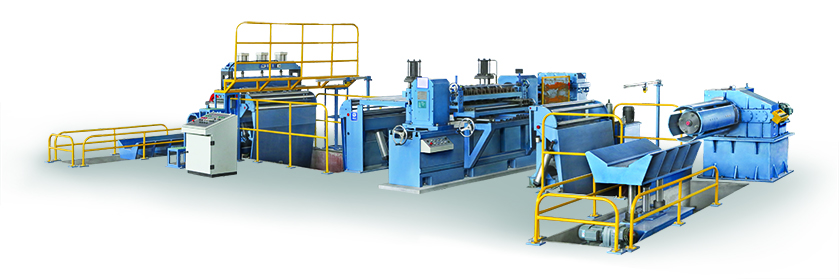

SR-ZJ-1250 型硅鋼帶縱剪生產線是將成卷的硅鋼帶分切成一定寬度的硅鋼帶，然后按一定的卷取張力卷繞成卷材的生產加工設備。
我公司設計并制造的SR-ZJ-1250型硅鋼帶縱剪生產線主要有以下幾個特點：
1.采用了新的拉剪工藝，剪切板料精度高。

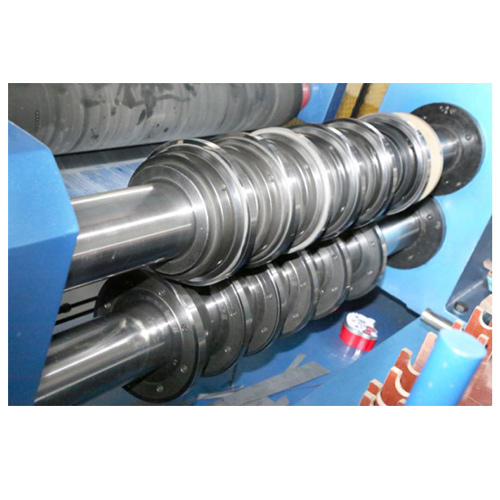

2.采用了高剛性、高精度結構的剪切機和卷取機，主軸系統設計撓度為萬分之一。
3.全線布局合理，全部采用電動、氣動和液壓驅動，操作方便，生產效率高。

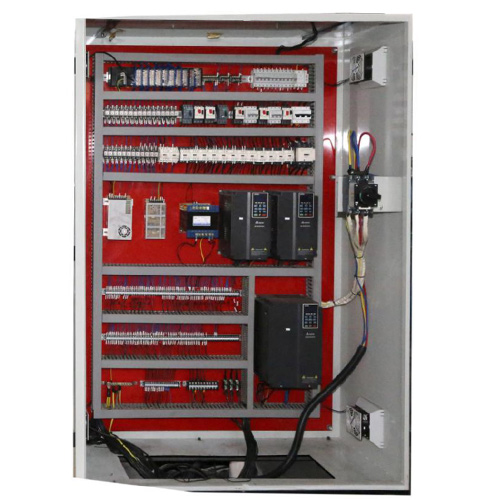

4.選用歐姆龍可編程控制器，實現全線邏輯控制，增加了系統的穩定性和可靠性；并可通過觸摸屏進行人機對話，定長剪切和剪切速度顯示及調整。
5.開卷機、縱剪機、收卷機采用變頻調速電機，在手動狀態時可實現單動操作；開卷機、縱剪機兩機聯動及開卷機、縱剪機、收卷機三機聯動，剪切速度自動匹配。自動剪切時，實現全線速度同步。

技術參數

鋼帶卷料內徑Inner Diameter of Steel Coil ：φ500mm
鋼帶卷料最大直徑 Max.Diameter of Steel Coil：φ1200mm
鋼帶卷料最大重量限值 Max. Weight of Steel Coil：5000kg
鋼帶卷料寬度 Strip Width of Steel Coil：500～1250mm
剪片厚度Shear Slice Thickness：0.23～0.5mm
剪片寬度Shear Slice Width ：40～1230mm
剪切速度Shear Velocity：0～80m/min
剪切寬度誤差Shearing Width Error：±0.1mm
帶邊直線度Band Edge Straightness：≤0.2mm/2m
剪切毛刺 Shear Burr：≤0.02mm
整機功率 Total Power：47KW
